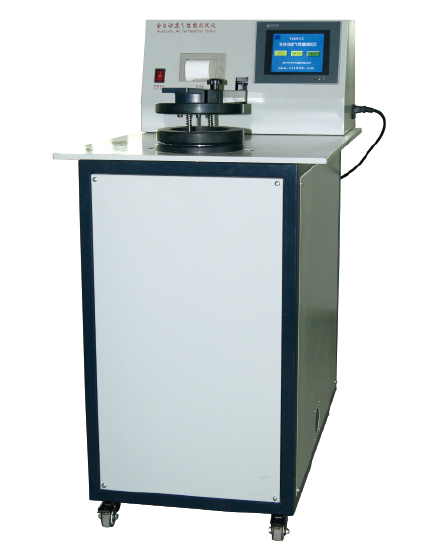

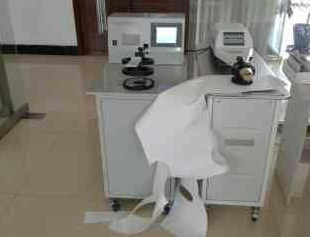

仪器技术描述：

采用微机技术控制、利用高精度低压差传感器测试各类织造物、产业用织物、非织造物、工业滤纸和其他透气性材料的透气量。有操作简单，测量精确的优点，勿需裁剪试样，可以在样品上直接进行测试。试验是通过测定孔板两端的压差变化，测定样品的透气性能。为了测定不同透气性的织物，仪器备有一套孔径大小不同的孔板，供选择使用，特别是在介于大小不同孔径的测试，都会有优秀的体现。试样夹通孔测试面积20cm2为仪器的标准配置，另外可选配置见主要技术指标。

 重新推导了数学公式，证明了透气量与透气率是同一指标；（发表在《纺织标准与质量》期刊上）国内部分同行仍然分为透气量和透气率二个测试功能。

 测试数据可以与瑞士TEXTEST产的FX3300透气性测试仪保持一致，证明了理论公式的正确性；线性大大优于国内同类产品。

 相邻孔板测试范围交叉部分测试数据一致；（国内同类产品对每个孔板测试范围进行了分割设定，相邻二个孔板之间无交叉部分测试数据，以避免测试数据差别过大无法解释）

 测试腔直管段直径长度比例严格按节流装置流量计国家标准设计；有效避免了附加误差产生。

 根据质量流量连续性原理，采用标准表法进行仪器全量程标定，方法科学、数据准确；（大大优于内同类产品一个量程仅仅用一个孔板单点标定的缺陷）

测量单位：mm/s,cm³/cm²/s, L/m²/s, L/dm²/min, m³/m²/min cfm :ft³/ft²/min, m³/m²/h

主要技术指标：

1．压差范围：50～500Pa；

2．测量范围：0.167～15000mm/s；

3．测量误差：≤±2％；

4．被测织物厚度：≤12mm；

5．吸风量调节：自动动态调节；

6．试样面积定值圈：20cm2（Ф50mm）标配，（或根据用户定制一个试样面积）；

其他面积用户可另行订购：5cm2；25cm2；38cm2（Ф70mm）；50cm2；100cm2；

7．测量流量压差方式：自动转换孔板式；

8．孔板：8孔（自动转换）；

9．孔板转换：自适应，自动切换；

10．显示方式：大屏幕液晶中文显示；

11．控制方式：微机控制，高精度低压差传感器动态测量，专业测试分析软件包含专业数学模型使测试自动完成，即使介于大小不同孔径的测试，都会保持测试数据一致；

12．设置方式：数字设定，可根据需要切换单位；

13．工作方式：试样自动压紧，孔板检测风量流量稳定自适应。

适用标准：GB/T5453、ISO 9237、AFNOR G07-111、 ASTMD 737、 BS 5636、DIN53887、 JISL 1096-A等

1普通纺织品

GB/T 5453-1997纺织品 织物透气性的测定

ISO9237-1995纺织品 织物透气性的测定

BS EN ISO9237-1995纺织品 纤维织物透气性的测定

DIN EN ISO9237-1995纺织品 纤维织物透气性的测定

EN ISO9237-1995纺织品 纤维织物透气性的测定

ASTM D737-2004（2012）纺织品 透气性试验方法

JIS L1096-8.26A:2010一般纺织品试验方法

2非织造布

ISO9073-15：2007 纺织品 非织造布试验方法 第15部分透气率测定

BS EN ISO9073-15：2008纺织品 非织造布试验方法 第15部分透气率测定

DIN EN ISO9073-15：2008纺织品 非织造布试验方法 第15部分空气渗透性测定

EN ISO9073-15：2008纺织品 非织造布试验方法 第15部分空气渗透性测定

3涂层织物

BS 3424-16-1995涂层织物测试.第16部分透气性的测定

4土工布

GB/T 13764-1992 土工布透气性的试验方法

5纸张

GB/T 22819-2008 高透气纸张透气性的测定

QB/T l461--1992高透气纸张透气性的测定法

6挠性多孔聚合材料

JIS K6400-7-2004 挠性多孔聚合材料物理性能的测定 第7部分透气性

7待核实标准  以下标准尚无实质性内容录入，准备日后的完善中。

AFNOR G07-111、BS 5636、DIN 53887等透气性能标准。

关于“透气量”和“透气率”

发表在《纺织标准与计量》的文章

有人要求对某试样分别测试其“透气量”和“透气率”，因为某种织物透气性能测试仪上有“透气量/透气率”两种指标。殊不知“透气量”和“透气率”是一回事，只是在不同的标准和书籍上的叫法不同而已。出现以上情况是由于对“透气量”和“透气率”这一织物透气性指标的物理意义不明白，对其名称的历史演变不知道而致。以下加以说明。

1、“透气量”和“透气率”名称的演变

织物透气性能的测试由来已久，国产仪器最早出现的是宁波纺仪生产的“中/低压织物透气量仪”它的测试指标中采用“透气量”一词，后来国家方法标准“GB 5453－85 织物透气性试验方法”（主要起草人：上海纺织科学研究院，黄其善、陶月珍）也沿用了这个单位名称，此后一些文章和书籍便沿用下去，如“纤维和纺织品测试技术” （李汝勤、宋均才著）等等，一些外文资料也作如此翻译。

国家方法标准“GB 5453－85 织物透气性试验方法” 修订时，参照了“ISO 9237－1995（E）纺织品织物透气性的测定”。修订为“GB/T 5453－1997 纺织品织物透气性的测定”（主要起草人：上海纺织科学研究院 李晓雯、麦家俊，国家纺织标准研究所 王宝军等）。在主要技术内容上与ISO9237－1995（E）等效。将透气性指标由“透气量”改为“透气率”。

透气性指标由“透气量”改为“透气率”只是名称的改变，其物理意义、量纲、单位、计算公式都相同。从物理意义讲“透气率”比“透气量”更为确切。“透气量”容易与透过试样的气体流量混淆，“透气率”则更符合各个标准的定义。

2、各文献中“透气量”和“透气率”的物理意义

在GB 5453－85中，“透气量”定义为：织物两面在规定的压差下，单位时间内，流过织物单位面积的空气体积，单位为：m3/(m2·s)。

在“纤维和纺织品测试技术”中：所谓织物透气性，是指织物两面存在压差的情况下，织物透过空气的性能。习惯上用透气量表示，即织物两面在规定的压差下，单位时间内流过织物单位面积的空气体积，单位为L/（m2·s）。

在ISO 9237－1995中，采用的定义：透气性 在规定的试验面积、压降和时间条件下，气流垂直通过试样的速度。

用下式计算透气率R，用每秒毫米表示

（1）

式中：

—气流的算数平均值流量，dm³/min（L/min）；

A —受试织物面积，cm²；

167—由dm³/（cm²·min）换算成mm/s的换算系数；

在GB/T 5453－1997中，采用的定义：透气性 空气透过织物的性能。以在规定的试验面积、压降和时间条件下，气流垂直通过试样的速率表示。

按公式(2)或(3)计算透气率R，结果按GB8170修约至测量范围的2％。

（mm/s）（2）

（m/s）（3）

式中：—平均气流量，dm3/min（L/min）；

A —试验面积，cm2；

167—由dm3/（cm2·min）换算成mm/s的换算系数；

0.167—由dm3/（cm2·min）换算成m/s的换算系数；

其中式（2）主要用于稀疏织物、非织造布等透气率较大的织物。

由以上可见，“透气量”和“透气率”仅仅是名称的改变，实质相同。但是各标准中所规定的压差及试验面积是有区别的。

3、各标准中所规定的压差及试验面积的区别及换算

压差是空气赖以流动的必要条件，只有在被测织物两面保持一定的压差，才能在织物中产生流动。织物透气率并不与织物两侧压差成线性关系。一般可用下列幂函数形式表示：

Q=c+a(ΔP)b   (4)

式中：Q为织物透气率；ΔP为织物两面压差。

系数a、b、c与原料的类别、织物的组织结构、工艺参数及后整理等因素有关。

由于织物透气率并不与织物两侧压差成线性关系，因此透气率试验应测定透气率－压差曲线，才能推求出织物的透气性能。但是这样作试验工作量太大。实用的做法是规定固定压差作为透气率试验的基准。

各国试验标准规定的压差并不一致，美国ANSI/ASTM、D773、FS191/5450及日本的JISL1096规定为 127.4Pa（约13mm水柱）；法国NF G07－111规定为196Pa（约20mm水柱）；德国DIN53887规定服装织物为100Pa（10mm水柱）、降落伞织物为160Pa（16mm水柱）、过滤织物及工业用织物为200Pa（20mm水柱）；英国BS5636规定为98Pa（约10mm水柱）；ISO9237规定与德国相同；我国原标准GB 5453－85与美国相同；新标准则与ISO相同。

由于各试验标准规定的压差并不一致，为便于换算我国制定了FZ/T01072-1999 不同压差条件下织物透气量的换算方法(原ZB W 55001－87)。

FZ/T01072-1999适用于棉布类及锦丝绸类特种工业用织物。压差范围为3～19mmH2O 。

对不同压差条件下测得的透气率按下列公式换算：

QM=QN·KT (5)

（6）

式中：ΔPM——织物两面压差为M mmH2O （M=3～19）；

ΔPN——织物两面压差为N mmH2O （N=3～19）；

QM——ΔPM条件下的透气率，L/m2·s ；

QM——ΔPN条件下的透气率，L/m2·s ；

KT——换算系数；

b——幂指数（织物流量曲线）

根据试验，b值取决于织物的类别与组织并同组织本身的透气率有关，如下表所示。

注：Q5代表织物两面压差为5mmH2O条件下的透气率。

结论

透气性指标由“透气量”改为“透气率”只是名称的改变，其物理意义、量纲、单位、计算公式都相同。从物理意义讲“透气率”比“透气量”更为确切。“透气量”容易与透过试样的气体流量混淆，“透气率”则更符合各个标准的定义。
