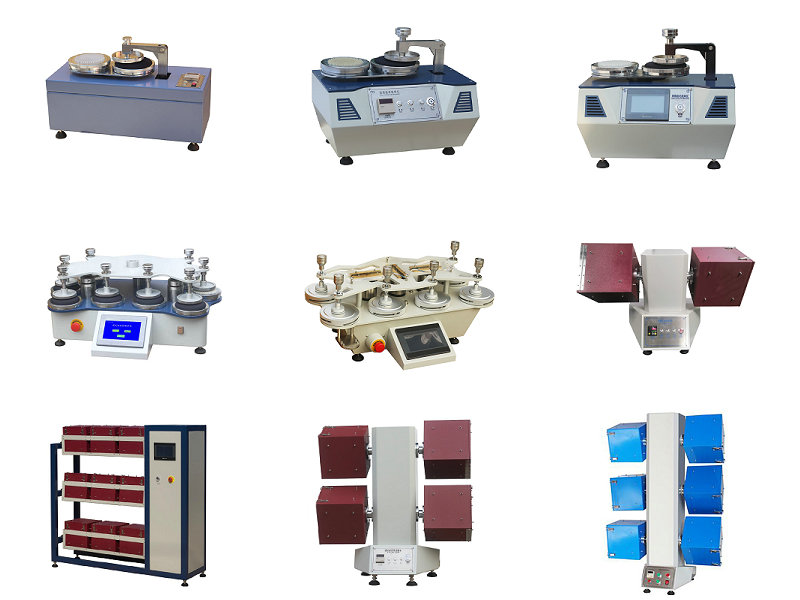

抗起毛起球测试方法很多，主要是模拟在日常生活和实际穿用与洗涤过程中，因不断经受摩擦，从而使织物表面出现毛球的现象而设计出来的，不同的目标市场有不同的测试方法，如美国标准、欧洲标准、中国标准、还有客户标准，通常要根据出口地、产品类型或买家要求等选择合适的测试方法。目前常用的方法有ICI起球箱法、马丁代尔耐磨仪法、随机转筒法、弹性垫片法、圆轨迹法。需说明的是：抗起毛起球测试不单单只局限于原样做上述测试，现在有很多客户要求直接通过观察洗后织物的起毛起球程度来评级，还有客户选择用洗后试样再进行各种起毛起球测试法来考核织物的抗起毛起球性能。下面为大家介绍一下常用的方法。
       ICI起球箱法(ICI Pilling Box)
       试验原理是从被测织物上分别沿经向和纬向取一定尺寸大小的方形试样各三块，其中各两块缝制成管状，正面朝外分别套在聚氨酯载样管上，放入衬有软木的箱内，试验箱按每小时3600转的速度按客户要求的转数翻转后，取出试样在评级箱内与织物原样或标准样照对比，评定起球等级，1级最差，5级最好，当结果介于相邻两个级数之间时，可评半级。常用的测试标准有ISO 12945-1、GB/T 4802.3、IWS TM 152。此方法主要模拟织物自身与自身不间断进行摩擦，以及织物与其他相接触的物体摩擦后的起毛起球状况。该测试方法可适用于所有类型的织物，但主要国内市场或出口到欧洲市场的针织毛衫采用此法来检验其抗起毛起球的性能。
       马丁代尔耐磨仪法(Martindale Pilling)
       试验原理是从被测织物上取三对圆形试样，分别装载在上下夹持装置内，在轻微压力下，试样本身相互摩擦，按李莎茹曲线轨迹摩擦，经一定转数后，试样在评级箱内与织物原样或标准样照对比，评定起毛起球等级， 1 级最差， 5 级最好，当结果介于相邻两个级数之间时，可评半级。本方法适用于所有类型的织物，但运用于机织物较多。主要模拟当织物自身之间进行较频繁的摩擦后的起球状况。国内市场或是出口到欧洲市场的机织物或结构较紧的针织物多数此法来检验其抗起毛起球的性能。常用的测试标准有ISO 12945-2、 GB/T 4802.2、 IWS TM 196、 ASTM D4970。 ASTM D4970是美国标准，采用此方法的买家相对比较少。达到 Grade 3.5 属于商业可接受（ Commercially Acceptable）的级别。

       随机转筒法(Random Tumble)
       试验原理是从被测样品上沿面料 45°角方向取三块方形试样，经胶水封边晾干后，与少量的棉绒屑（ JIS L 1076 D3 方法不加棉绒屑）一起放到转数约每分钟 1200 转的转筒内转30min （有的客户要求 60min），取出在评级箱内与标准样照对比，评定起球等级， 1 级最差， 5 级最好，当结果介于相邻两个级数之间时，可评半级。主要模拟织物在高频率自身摩擦和与外界摩擦以及外界纤维参与后的起毛起球状况。出口到美国市场的织物多数用此法来检验其抗起毛起球的性能。常用的测试标准有 ASTM D3512；JIS L 1076 D3 法； CAN / CGSB - 4.2 NO.51.2， Grade 3.5 为Commercially Acceptable 级别。
       弹性垫片法
       试验原理是从被测样品上取三块圆形试样，装载在试样夹持器上，并用橡胶环固定，在轻微压力下，试样与弹性垫片进行摩擦，主要模拟织物与外界物摩擦后的起毛起球状况。此方法应用不是很广，对于出口到美国市场的机织物，有些买家会选择此法来检验其抗起毛起球的性能，往往选择 300 转。所用的测试标准有 ASTM D3514， 1 级最差， 5 级最好，当结果介于相邻两个级数之间时，可评半级， Grade 3.5为 Commercially Acceptable级别。
       圆轨迹法
       试验原理是从被测样品上向取五块圆形试样，装载在试样夹持器上，在一定的压力下以圆周运动的轨迹使织物试样先与尼龙起毛，再与标准织物作相对摩擦起球，按表 1 选择适当的参数类别，经若干次数后，在评级箱内与织物原样或标准样照对比，评定起球等级， 1 级最差， 5 级最好，当结果介于相邻两个级数之间时，可评半级。此法适用于低弹长丝机织物、针织物以及其他化纤纯纺或混纺织物。适用于国内市场，所用的测试标准为GB/T 4802.1。
